    超声波液位计

    超声波液位计

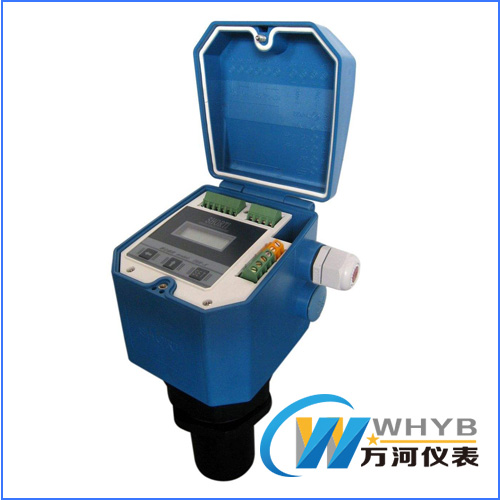

    WH-UTG超声波液位计的详细资料:

         超声波液位计是由高性能的微处理器处理信号的数字式物位仪表。在测量中,超声波脉冲由传感器(换能器)发出,声波经物体表面反射后被同一传感器接收,由接收电路,滤波电路,包络电路,转换成处理器可识别的电信号,处理器记录下超声波发射和接收之间的时间,从而计算出传感器到被测物体的距离。 由于采用非接触的测量,被测介质几乎不受限制,可广泛用于各种液体和固体物料高度的测量。


    超声波液位计产品特点:
    *超声波液位计采用表面贴装技术,提高仪器可靠性。
    *自动功率调整、增益控制、温度补偿。
    *先进的检测技术,丰富的软件功能适应各种复杂环境。
    *采用新型的波形计算技术,提高仪表的测量精度。
    *具有干扰回波的抑止功能保证测量数据的真实。
    *16位D/A转换,提高电流输出的精度和分辩率。
    *传感器采用四氟乙烯材料,可用于各种腐蚀性场合。
    *多种输出形式:可编程继电器输出、高精度4-20mA电流输出、RS485/RS232数字通信输出。

    超声波液位计工作原理:

      超声波物位计安装于容器上部,在电子单元的控制下,探头向被测物体发射一束超声波脉冲。声波被物体表面反射,部分反射回 波由探头接收并转换为电信号。从超声波发射到被重新被接收,其时间与探头至被测物体的距离成正比。电子单元检测该时间,并根据已知的声速计算出被测距离。 通过减法运算就可得出物位值。由于温度对声速具有影响,所以仪表应测量温度,以修正声速。


    超声波液位计技术参数:

    量 程:0~20m
    精 度:0.25% 、0.5%
    盲 区:0.3-0.5m
    工作温度:-20~+55℃
    电源电压:24VDC,220VAC
    模拟输出:4~20mA(可加上下开关量控制)
    数字输出:RS485/RS232协议,可提供上位机远程监控
    防护等级:IP65
    显示方式:4位LED

    超声波液位计容器安装条件:
    ●密闭容器
    对于8m以下量程,容器上要有DN65以上的法兰口;
    对于10m、12m量程,容器上要有DN80以上的法兰口,法兰下的接管长度小于15cm。
    对于15m量程,容器上要有DN150以上的法兰口,法兰下的接管长度小于15cm。
    对于20m、30m、40m量程,容器上要有DN200以上的法兰口,法兰下的接管长度小于20cm。
    ●开口容器
    对于8m以下量程,容器上要有直径65mm以上安装口;
    对于10m、12m量程,容器上要有直径80mm以上安装口,安装口的厚度小于15cm。
    对于15m量程,容器上要有直径150mm以上安装口,安装口的厚度小于15cm。
    对于20m、30m、40m量程,容器上要有直径200mm以上安装口,安装口的厚度小于20cm。
    ●开放式池子
    要求有安装支架。寒冷地区的室外应用:开放式池子:应采用加高安装,防止超声波探头结霜、结冰。
    容器:法兰室外安装,应采取保暖措施;无法保暖,应订购探头加长型的超声波物位计,使探头伸入容器内部。


    超声波液位计产品咨询、选型、报价,移动电话:15161729187
