    智能压力变送器

    智能压力变送器



    产品概述
            WH3351/3851工业智能型压力变送器是一款高精度、高稳定性的智能化压力测量产品。该产品采用全焊接OEM充油芯体和ADI专用芯片并结合微处理器技术研制而成, 具有现场显示、数据处理、零点,满量程软件调整,4~20mA输出及通讯等功能,体积小、精度高、重量轻、量程覆盖范围宽,适用于各行业需要对流体压力进行精密测量的场所。该产品以两线制方式工作,可以直接替代模拟两线制4~20mADC输出变送器。

    产品特点
    1、RS485通讯接口、HART通讯协议可选
    2、数字显示
    3、支持组网应用
    4、采用数字补偿及非线性修正技术
    5、高灵敏度,高精度
    6、无可动件,性能可靠
    7、提供低压,中压,高压丰富的压力量程范围
    8、优异的现场互换性,可按客户要求定制

    性能参数
    量程范围 -100kPa…0~20kPa…100MPa
    压力类型 表压、绝压、密封压
    供电电源 24V、12V
    输出信号 4~20mA+HART协议、RS485-MODBUS协议
    工作温度 -20℃~85℃
    介质温度 -20℃~85℃
    储存温度 -40℃~125℃
    零点温漂 ±0.5%FS(@-20℃~85℃)
    灵敏度温漂 ±0.5%FS(@-20℃~85℃)
    过载压力 150%FS
    机械振动 20g(20~5000HZ)
    冲击 100g(11ms)
    综合精度 0.5、0.3级可选
    绝 缘 100MΩ/250VDC
    响应时间 ≤1ms(上升到90%FS)
    长期稳定性 ±0.2%FS/年
    防护等级 IP65
    材质 外壳低铜铝合金;隔离膜片316L
    介质兼容 与316L不锈钢兼容的各种介质
    适用范围
           项目配套;科学实验;泄漏监控、石油化工流程工业;流体压力进行精密测量...

    外形结构

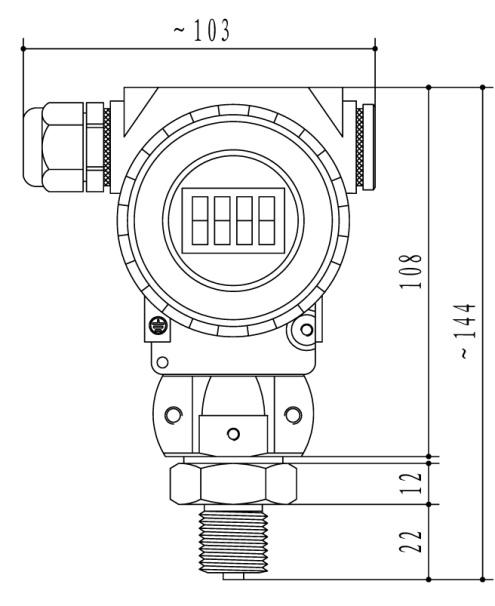

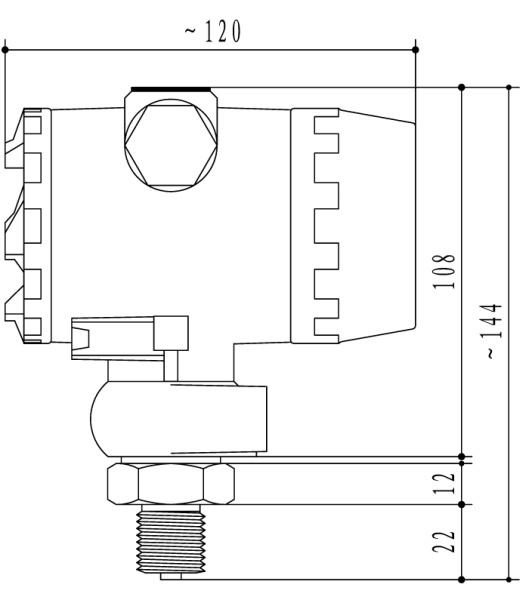

    尺寸图
    单位:mm
    XK660工业智能型压力变送器江苏迅控仪表有限公司      XK660工业智能型压力变送器江苏迅控仪表有限公司

    接线方式

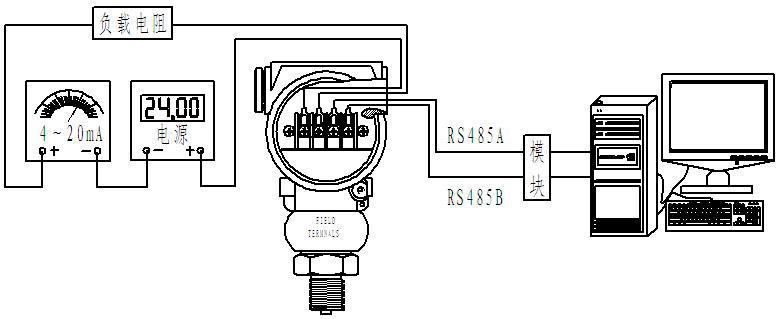

    ⑴RS485接口型变送器用于RS485通讯时电气连接方法:
    XK660工业智能型压力变送器江苏迅控仪表有限公司

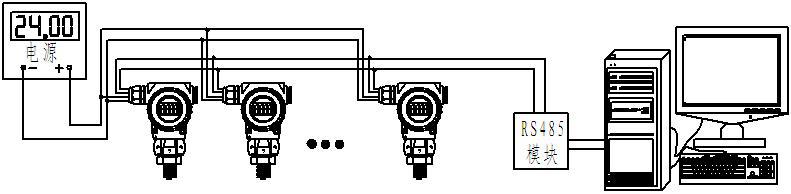

    (2)变送器RS485接口网络化应用示意图:
    XK660工业智能型压力变送器江苏迅控仪表有限公司
    (3)HART协议型变送器组态系统连接方法:
    XK660工业智能型压力变送器江苏迅控仪表有限公司
    (4)HART协议型变送器与手操器连接方法:
    XK660工业智能型压力变送器江苏迅控仪表有限公司

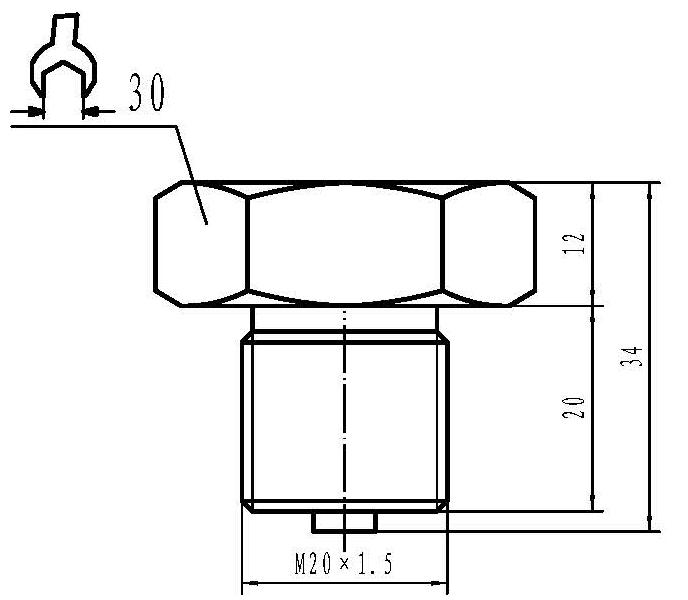

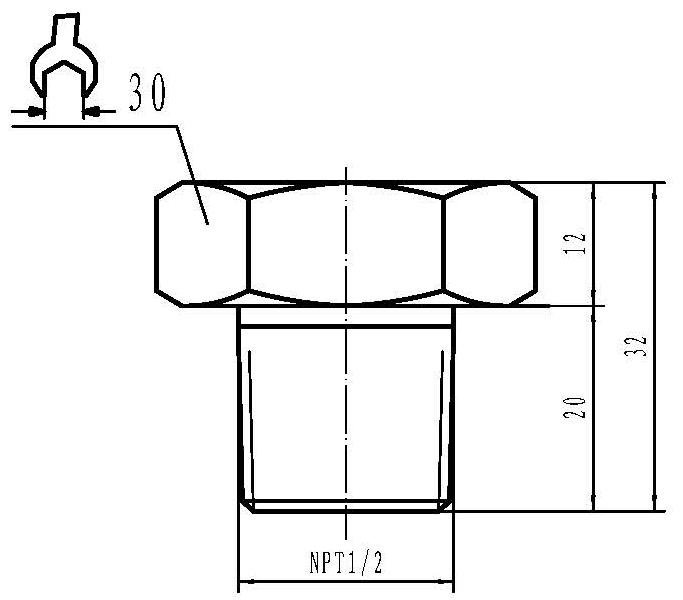

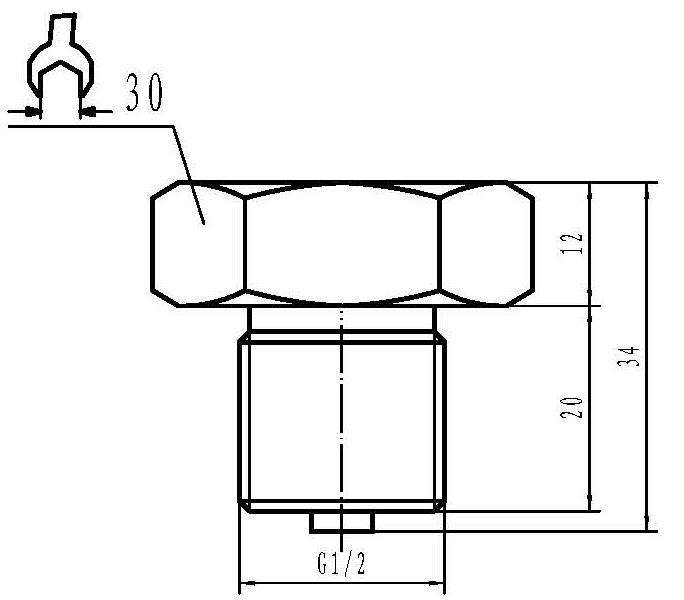

    螺纹接口
    种类 C1:M20×1.5 C2:G1/2 C3:NPT1/2
    尺寸图
    单位:mm

    XK660工业智能型压力变送器江苏迅控仪表有限公司 XK660工业智能型压力变送器江苏迅控仪表有限公司 XK660工业智能型压力变送器江苏迅控仪表有限公司

    订购指南
    产品名称
    WH3351/3851工业智能型压力变送器
        量程范围
    -100kPa…0~10kPa…100MPa
        电源
    V1:24V DC 、V2:(12V~36V)DC
        输出信号
    B1: 4~20mA+HART协议、B2: RS485-MODBUS协议
        接口螺纹
    C1:M20×1.5、C2:G1/2、C3:NPT1/2、C4:G1/4、C5:其它螺纹
        附加信息
    J1:2088壳体带显示
    P1:0.5%FS、P2:0.25%FS
             压力类型
             G:表压  A:绝压  S:密封压
             防爆要求
             E1:本安防爆ExiaⅡCT6 (仅2088壳体有防爆可选)
    WH3351/3851 1MPa V1 B1 C1 J1P1GE1   选型举例:WH3351/3851-1MPa-V1-B1-C1-J1P1GE1
    ▲选型说明

       表示型号为WH3351/3851、量程为0~1.0MPa、供电电源为24V、输出信号为4~20mA+HART协议、螺纹接口为M20×1.5、电气接头为2088壳体带显示、精度为0.5%、压力类型为表压、有防爆要求。
    订购提示
     1、选型时请注意被侧介质与产品接触部分的兼容性。
     2、若对产品外形和性能参数有特殊要求,本公司可提供定制。



    智能压力变送器产品咨询、选型、报价,移动电话:15161729187
