金属管浮子流量计

WH-LZ系列金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。因其具有体积小、压损小、量程比大、安装维护方便等特点，采用了国际先进的无接触检测磁场角度变化的磁测传感器、并配以Motorola微处理系统，可实现液晶指示、累积、远传输出(4～20mA)、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有及高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、多参数标定、掉电保护等特点。

金属管浮子流量计结构和工作原理:
1、结构：
WH-LF系列金属管浮子流量计主要由三大部分组成：
a、指示器(智能型指示器，就地指示器)；
b、浮子；
c、锥形测量室。
2、工作原理：
被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积就随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。
a、对于就地型，由就地指示器中的旋转磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时的流量大小。
b、对于智能型，由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号，经A/D变换、微处理器，D/A输出，LCD液晶显示，来显示出流量的大小及累积流量。
应用范围：
金属管浮子流量计坚固简洁、使用寿命长，特别适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体介质的测量与过程控制、各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
金属管浮子流量计主要特点：
1、全金属结构设计，坚固、简洁、耐高压、耐高温、防腐、使用寿命长；
2、短行程，总高250mm，安装方便 ；
3、机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量 ；
4、智能型指示器，采用国外最新信号采集处理芯片，模块化设计，无磁滞后；
5、具有数据恢复、数据备份、掉电保护及错误自诊断功能 ；
6、HART型指示器，二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议；
7、通过HART通讯手操器可进行参数组态和现场调整 ；
8、与PC机串口连接，通过Windows程序，实现现场对仪表进行标定 ；
9、 可用于易燃、易爆危险场合；

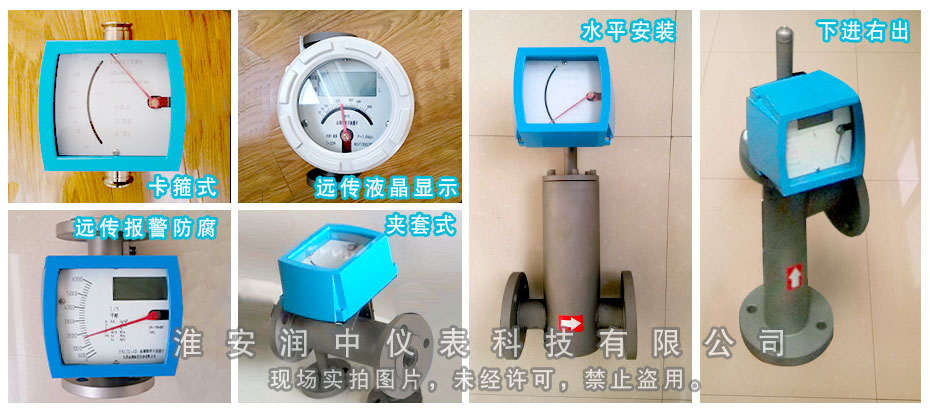

10、垂直、水平、上进下出、底进侧出、侧进侧出等多种安装形式，法兰或螺纹连接。



金属管浮子流量计产品选型 ：
