    热电偶温度计

    热电偶温度计

     热电偶温度计概述
       工业用热电偶温度计作为一种温度传感器,通常和显示仪表记录仪表和电子调节器配套使用。可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
      根据国家规定,我公司热电偶符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。
      热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

    热电偶温度计测量范围及允许误差范围

    型号

    分度号

    允差等级

    Ⅰ级

    Ⅱ级

    允差值

    测温范围℃

    允差值

    测温范围℃

    WRN

    K

    ±1.5℃

    -40~+375

    ±2.5℃

    -40~+333

    ±0.004(t)

    375~1000

    ±0.0075(t)

    333~1200

    WRM

    N

    ±1.5℃

    -40~+375

    ±2.5℃

    -40~+333

    ±0.004(t)

    375~1000

    ±0.0075(t)

    333~1200

    WRE

    E

    ±1.5℃

    -40~+375

    ±2.5℃

    -40~+333

    ±0.004(t)

    375~800

    ±0.004(t)

    333~900

    WRF

    J

    ±1.5℃

    -40~+375

    ±2.5℃

    -40~+333

    ±0.004(t)

    375~750

    ±0.004(t)

    333~750

    WRC

    T

    ±0.5℃

    -40~+125

    ±1℃

    -40~+133

    ±0.004(t)

    125~350

    ±0.0075(t)

    133~350

    WRP

    S





    ±2.5℃

    0~+600





    ±0.0025(t)

    600~1300

    WRQ

    R





    ±2.5℃

    0~+600





    ±0.0025(t)

    600~1300

    WRR

    B





    ±2.5℃

    0~+600





    ±0.0025(t)

    600~1600


    注:t为感温元件实测温度值(℃)

    热电偶温度计时间常数
    热惰性级别
    时间常数(秒)
    热惰性级别
    时间常数(秒)

    90-180

    10-30

    30-90

    <10
    热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。
    热电偶最小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)
    绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)
    高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。

    规定的长时间使用温度(℃)

    试验温度(℃)

    绝缘电阻值(Ω)

    ≥600
    600
    72000
    ≥ 800
    800
    25000
    ≥1000
    1000
    5000
    热电偶温度计安装固定方式

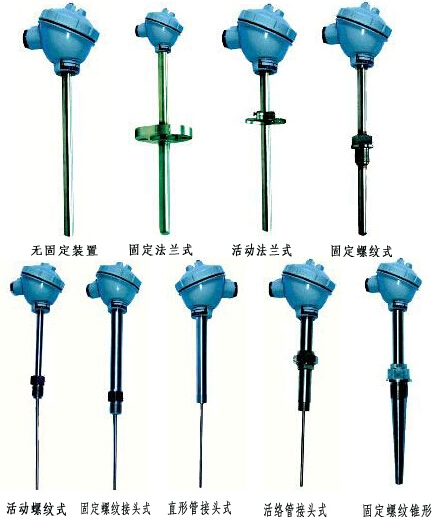

    热电偶安装固定方式图

    热电偶温度计型谱
      1 2  3 4 5  6  7 8
    WR□□-□□□-□/□-□

    WR

    热电偶    标准型







    1

    标记

    热电偶类别

    分度号

    N

    镍铬-镍硅

    K

    M

    镍铬硅-镍硅

    N

    E

    镍铬-铜镍

    E

    F

    铁-铜镍

    J

    C

    铜-铜镍

    T

    P

    铂铑10-铂

    S

    Q

    铂铑13-铂

    R

    R

    铂铑30-铂铑6

    B

    W

    钨铼3-钨铼25

    WRe3/25





    2

    标记

    热电偶对数

    1

    单支式(可不标记)

    2

    双支式







    3

    标记

    安装固定装置

    1

    无固定装置

    2

    固定螺纹

    3

    活动法兰

    4

    固定法兰

    5

    活络管接头式

    6

    固定螺纹锥形式

    7

    直行管接头式

    8

    固定螺纹管接头式

    9

    活动螺纹管接头式





    4

    标记

    接线盒形式

    2

    防溅式

    3

    防水式

    4

    隔爆式





    5

    标记

    保护管直径(mm

    0

    Ф16

    1

    Ф20(S/R/B型热电偶为Ф25双层管)

    2

    Ф16(高铝管,限用于K、N型热电偶)

    3

    Ф25(高铝管,限用于K、N型热电偶)



    特殊说明(直径标明Ф尺寸)



    6

    总长L/

    mm



    7

    插入长度l

    mm



    8

    标记

    隔爆等级

    BT4

    ExdiiBT4

    CT4

    DiiCT4
