智能涡街流量计

WH-LU系列智能涡街流量计是一种新型流量仪表，它采用了新一代流量传感器，具有其它流量计不可兼得的许多优点，与国内外同类产品相比具有许多新特点。它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出，输出与流量成正比的4～20mA电流脉冲或直流电流输送到接收仪表。

WH-LU智能涡街流量计详细参数：

产品图片
仪表型号	LU	LU	LU	LU	LU
信号输出	脉冲	4-20mA	无	4-20mA	可选4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	锂电池	24VDC±15%	24VDC±15%+锂电池
精度等级	液体：1.0级气体或蒸汽：1.5～1.0级		液体：1.0级气体或蒸汽：1.5～1.0级		液体：1.0级气体或蒸汽：1.5～1.0级
测量范围	标准量程		标准量程或扩展量程		标准量程或扩展量程
显示器	无		有		有
温压补偿	无		无		有
通讯接口	无		无		RS485
实时记录	无		无		有
仪表材质	304或316L不锈钢		304或316L不锈钢		304或316L不锈钢
防爆等级	ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP65		IP65		IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN15～DN300		DN15～DN300		DN15～DN300
安装方式	法兰安装		法兰安装		法兰安装
介质温度	-40℃～250℃或 -40℃～350℃		-40℃～250℃或 -40℃～350℃		-40℃～250℃或 -40℃～350℃
环境温度	-20℃～60℃		-20℃～60℃		-20℃～60℃

WH-LU智能涡街流量计技术参数：

执行标准	涡街流量计（JJG1029-2007）
仪表口径（mm）	15、20、25、32、40、50、65、80、100、125、150、200、250、300
公称压力（Mpa）	1.6Mpa、2.5Mpa、4.0Mpa（其他可订制）
精度等级	液体：±1% 气体或蒸汽：±1.5%、±1%
量程比	1:10；1:15；1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-40℃～+250℃、-40℃～+320℃ 环境温度：-20℃～+60℃ 相对湿度：5%～95% 大气压力：86Kpa～106 Kpa
信号输出功能	脉冲信号、4～20mA信号
通讯输出功能	RS485通讯输出、HART协议等
工作电源	外电源：34VDC±15%，纹波≤±5%，适用于4～20mA输出、脉冲输出、RS485通讯输出等内电源：1组3.1V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	ExiaIICT5或ExdIIBT6
防护等级	IP65或更高（可订制）

WH-LU智能涡街流量计测量范围及工作压力：

仪表口径（mm）	液体测量范围（m3/h）	气体测量范围（m3/h）	连接方式	耐压等级（Mpa）
DN15	1.2-6.2	5-25	法兰夹装/法兰连接	2.5/1.6
DN20	1.5-10	8-50	法兰夹装/法兰连接	2.5/1.6
DN25	1.6-16	10-70	法兰夹装/法兰连接	2.5/1.6
DN32	1.9-19	15-150	法兰夹装/法兰连接	2.5/1.6
DN40	2.5-26	22-220	法兰夹装/法兰连接	2.5/1.6
DN50	3.5-38	36-320	法兰夹装/法兰连接	2.5/1.6
DN65	6.2-65	50-480	法兰夹装/法兰连接	2.5/1.6
DN80	10-100	70-640	法兰夹装/法兰连接	2.5/1.6
DN100	15-150	130-1100	法兰夹装/法兰连接	2.5/1.6
DN125	25-250	200-1700	法兰夹装/法兰连接	1.6/1.6
DN150	36-380	280-2240	法兰夹装/法兰连接	1.6/1.6
DN200	62-650	580-4960	法兰夹装/法兰连接	1.6/1.6
DN250	140-1400	970-8000	法兰夹装/法兰连接	1.6/1.6
DN300	200-2000	1380-11000	法兰夹装/法兰连接	1.6/1.6

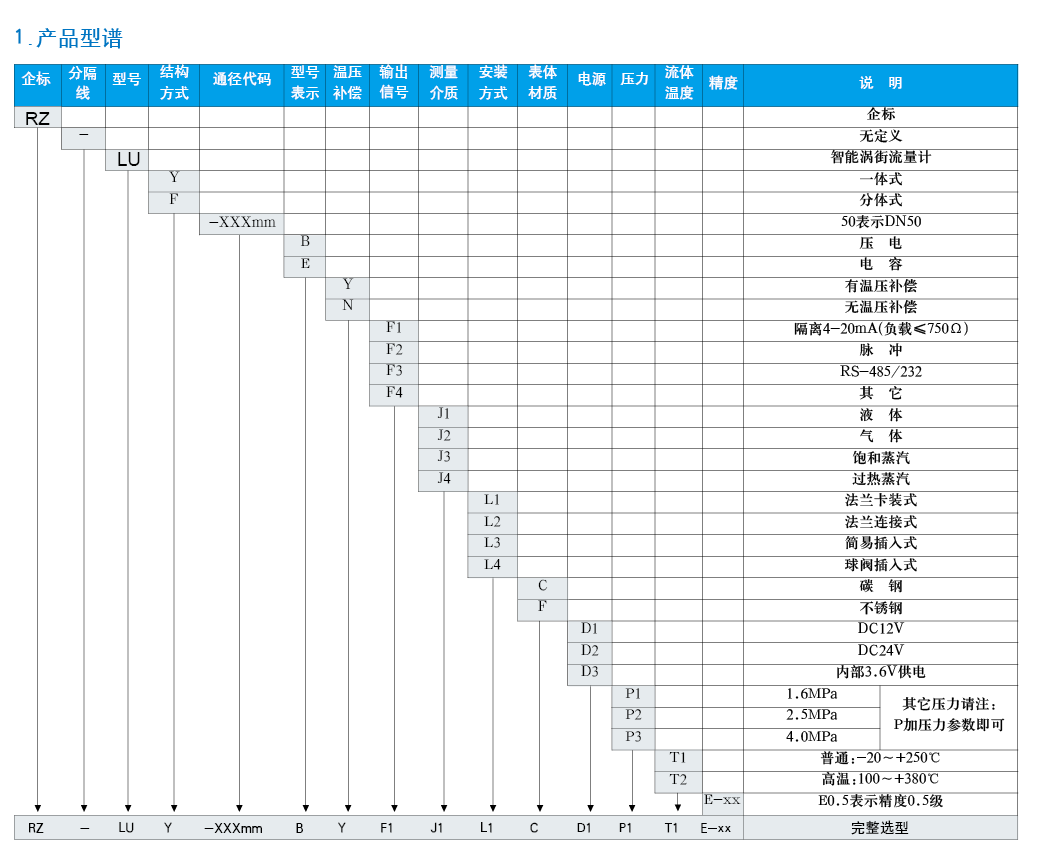

WH-LU智能涡街流量计产品选型：

涡街流量计选型手册

智能涡街流量计产品咨询、选型、报价，移动电话：15161729187
