    射频导纳物位计

    射频导纳物位计

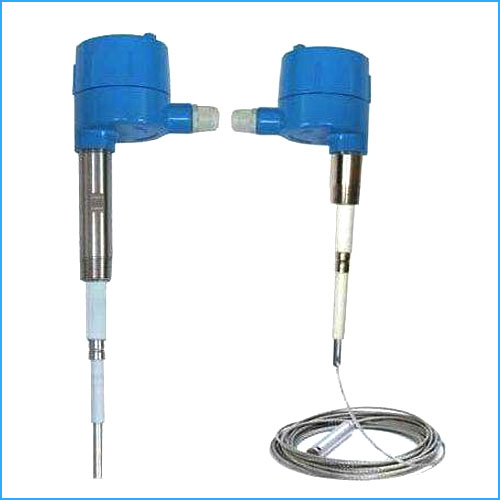

    射频导纳物位计简介说明:
    WH-SDB100 射频导纳物位计是使用射频导纳物位控制技术设计制作的一种新型物位测量仪表。射频导纳测量技术,简单的说就是使用高频电流测量系统导纳的方法。点位射频导纳技术与电容技术不同,它采用了三端技术,使得测量参量多样化。射频导纳技术由于引入了除电容以外的测量参量,尤其是电阻参量,使得仪表测量信号信噪比提高,从而大幅度提高了仪表的分辨力、准确性和可靠性;测量参量的多样性也有力地拓展了仪表的可靠应用领域。使得产品防挂料(传感器粘附之物料称为挂料)性能更好、工作更可靠、测量更准确、适用性更广的物位控制技术。

    射频导纳物位计测量原理 :
    射频导纳液位计是一种从电容式发展起来的,防挂料、更可靠、更准确、适用性更广的新型液位控制技术,电容式液位计的升级。所谓射频导纳中 导纳 的含义为电学中阻抗的倒数,它由电阻性成分、电容性成分。电感性成分综合而成,而射频及无线电波谱,所以射频导纳可以理解为用高频无线电波测量导纳。仪表工作时,仪表的传感器与管壁及被测介质形成导纳植液位变化时导纳值相应变化,电路单元将测量导纳值转换成液位信号输出,实现液位测量。
    适用范围及特点:

    射频导纳物位计采用先进的射频导纳技术,克服了电容式物位开关不能消除导电挂料影响的缺陷。具有如下特点:
    1、通用性强:适用于各种场合,可检测颗粒、飞灰、导电、非导电液体、粘稠物料;
    2、抗粘附电路:先进的抗粘附电路设计,可以消除物料的粘附而产生虚假错误信号;
    3、失电保护模式:低位或高位故障报警。现场可调。
    该物位仪表运行可靠,各项技术指标均达到国际同类产品水平,广泛适用于液体、浆体、粉尘、料位以及两种液体界位的报警与控制。此外,产品增加了现场工作状态指示,是一种性价比极高、稳定可靠的物位开关。

    射频导纳物位计技术参数及指标:
    1、量 程:刚性探杆0-125mm至0-3000mm;柔性探缆0-0.125m至0-8m;
    2、使用温度:电子部件 -40℃至85℃;探 头 -200(或-55)℃至230℃;
    3、供 电:13-35VDC;
    4、输 出:二线制4-20mA 或20-4mA, 现场设定;
    5、最小输出电流:3.6mA;
    6、最大输出电流:28mA;
    7、负 载:RL=(VS-7.5)/0.02Ω(24V 供电时,为825Ω);
    8、防 爆:本质安全ExiaIICT6, 关联设备EKZ231B;隔离防爆 ExdIIBT4;
    9、外壳防护等级:IP65;
    10、过程接口:3/4”NPT,316 不锈钢螺纹,GB9116-88 带聚四氟气密垫的碳钢法兰;
    11、电气接口:M20×1.5 一个;
    12、绝缘电阻:≥50MΩ;
    13、液晶显示器:精度0.2%,显示0-1999,显示单位为mm、cm、m,压降5V,使用温度-10 至80℃;
    14、外壳材质:低铜铝合金压铸,喷环氧树脂;
    15、精 度:± 0.5%FS;
    16、探 头: 探头类型 使用温度 额定压力;
    a、聚四氟缆式 -200 至230℃ 3.5 或50MPa;
    b、316 不锈钢杆 -200 至230℃ 3.5 或50MPa;
    c、聚四氟杆 -55 至230℃ 3.5 或7MPa。

    射频导纳物位计典型应用:
    导电绝缘液浆体:化工、油田、造纸、制药、水及污水处理。
    粉末、灰、粉:电厂、冶金、水泥、化工;颗粒、碎煤、粮食:电厂、冶金、粮食、化工、界面(油水界面)各种不同类型的两种液体界面:油田、化工、石化。

    射频导纳物位计产品咨询、选型、报价,移动电话:15161729187
